Ultra alacsony hőmérsékletű hűtő
Hőállapotbeli stabilitás : ±0,1 ℃
Hőmérsékleti tartomány : -70˚C～+80˚C
Hűtőképesség : 12 kW@-60˚C 8 kW@-70˚C
IPari célú kompresszorkészülék hűtőegységgel kiváló minőségű márkakompresszorokkal, amelyek kiváló stabilitást biztosítanak. Teljesítménye ±0,1 ℃-os kimeneti hőmérséklet-stabilitás kritikus alkalmazásokhoz, beleértve:
Fotolitográfia/maratógépek hűtése
PVD/CVD szerszám hőkezelése
Vegyipari és gyógyszeripari reaktor hőmérséklet-szabályozása
GMP szabályoknak megfelelő gyógyszeripari folyamathűtés
- Áttekintés
- Ajánlott termékek
- 15+ év ipari hőkezelési tapasztalat
- Szigorú minőségellenőrzés a szállítás előtt
- Gyors globális szállítás
01Miért válassza a LIAT Ultra alacsony hőmérsékletű hűtőberendezést
|
Ultraalacsony hőmérsékleten való szakértelem Ipari alkalmazásokhoz tervezték, amelyek megbízható hűtést igényelnek -40 °C és -80 °C között. |
Kiváló hőmérséklet-stabilitás A fejlett PID-szabályozás ±0,1 °C-os hőmérsékletstabilitást biztosít akár különösen igényes üzemeltetési körülmények mellett is. |
Kaskád-hűtési technológia Kétfokozatú hűtés kiváló hűtőteljesítményt és hosszú távú üzemeltetési megbízhatóságot biztosít. |
Magas megbízhatóság Ipari minőségű kompresszorok, prémium hűtőkomponensek és intelligens védőrendszerek folyamatos üzemelést tesznek lehetővé. | Rugalmas testreszabás A hűtőteljesítmény, a hőmérséklet-tartomány, a hűtőközeg, a feszültség, a kommunikációs protokoll és a vezérlőrendszer mindegyike testre szabható. |
Globális műszaki támogatás
Szakmunkás mérnökök teljes műszaki tanácsadást, üzembe helyezési támogatást és világwide utógondozási szolgáltatást nyújtanak. |
02 Erős teljesítmény
A teljesítmény kiemelkedő pontjai |
Technikai áttekintés |
Teljesítményszabályzatok | Fő előnyök |
|
• Ultraalacsony hőmérsékletű hűtés • Gyors lehűtési teljesítmény • Magas hűtési hatásfok • Stabil, folyamatos üzemelés • Intelligens hőmérséklet-szabályozás • Alacsony energiafogyasztás • Ipari szintű megbízhatóság • Könnyű karbantartás
|
• Hőmérséklettartomány: –40 °C-tól –80 °C-ig • Hőmérséklet-stabilitás: ±0,1 °C • Kaszkád hűtési rendszer • Intelligens PLC vezérlő • Több hűtőközeg-kiválasztási lehetőség • RS485 / Modbus kommunikáció • Lég- vagy vízhűtés is elérhető
|
 |
|
Szerkezeti Tervezés |
Szerkezeti diagram |
Fő Alkatrészek |
Hűtőrendszer |
Működési elv |
|
• Erős ipari szekrény • Kompakt moduláris tervezés • Könnyű karbantartás • Optimalizált hűtőlevegő-áramlás • Ipari minőségű kivitel |
|
• Kaszkád kompresszorok • Nagy hatásfokú hőcserélő • Elektronikus kitáguló szelep • Pontos hőmérsékletérzékelők • Ipari keringtető szivattyú • PLC intelligens vezérlő
|
A fejlett kaszkád hűtési technológia két független hűtési fokozatot kombinál, hogy stabil ultraalacsony hőmérsékletet érjen el, miközben maximalizálja a rendszer hatásfokát. |
① A felső fokozatú hűtési rendszer előhűti a hűtőközeget. ② Az alsó fokozatú hűtési rendszer éri el az ultraalacsony hőmérsékletet. ③ A hűtőközeg hőt von el az elpárologtatón keresztül. ④ Az intelligens vezérlő folyamatosan szabályozza az üzemeltetési feltételeket. ⑤ A hűtési folyamat során állandó, ultraalacsony hőmérsékletet tartanak fenn. |
03Teljesítményleírás
A kaskád-hűtési technológiánk lehetővé teszi a gyors lehűtést ultraalacsony hőmérsékletre, miközben kiváló hőmérséklet-stabilitást biztosít. Az intelligens vezérlőrendszer folyamatosan figyeli az üzemeltetési feltételeket, és automatikusan optimalizálja a kompresszor teljesítményét, így megbízható hosszú távú üzemelést és csökkentett energiafogyasztást érünk el.
04Alkalmazások
 Félvezetőgyártás |
 Gyógyszeripar |
|
|
|
|
|
|
|
|
Oltóanyag-tároló berendezés
Laboratóriumi kutatás
Akkumulátor tesztelés
Űripar
Vegyi feldolgozás
05Műszaki részletek
Szerkezeti Tervezés |
Fő Alkatrészek |
Hűtőrendszer |
|
• Erős ipari szekrény • Kompakt moduláris tervezés • Könnyű karbantartás • Optimalizált hűtőlevegő-áramlás • Ipari minőségű kivitel |
• Kaszkád kompresszorok • Nagy hatásfokú hőcserélő • Elektronikus kitáguló szelep • Pontos hőmérsékletérzékelők • Ipari keringtető szivattyú • PLC intelligens vezérlő |
A fejlett kaszkád hűtési technológia két független hűtési fokozatot kombinál, hogy stabil ultraalacsony hőmérsékletet érjen el, miközben maximalizálja a rendszer hatásfokát. |
06Működési elv
① A felső fokozatú hűtési rendszer előhűti a hűtőközeget.
② Az alsó fokozatú hűtési rendszer éri el az ultraalacsony hőmérsékletet.
③ A hűtőközeg hőt von el az elpárologtatón keresztül.
④ Az intelligens vezérlő folyamatosan szabályozza az üzemeltetési feltételeket.
⑤ A hűtési folyamat során állandó, ultraalacsony hőmérsékletet tartanak fenn.
07Specifikációk

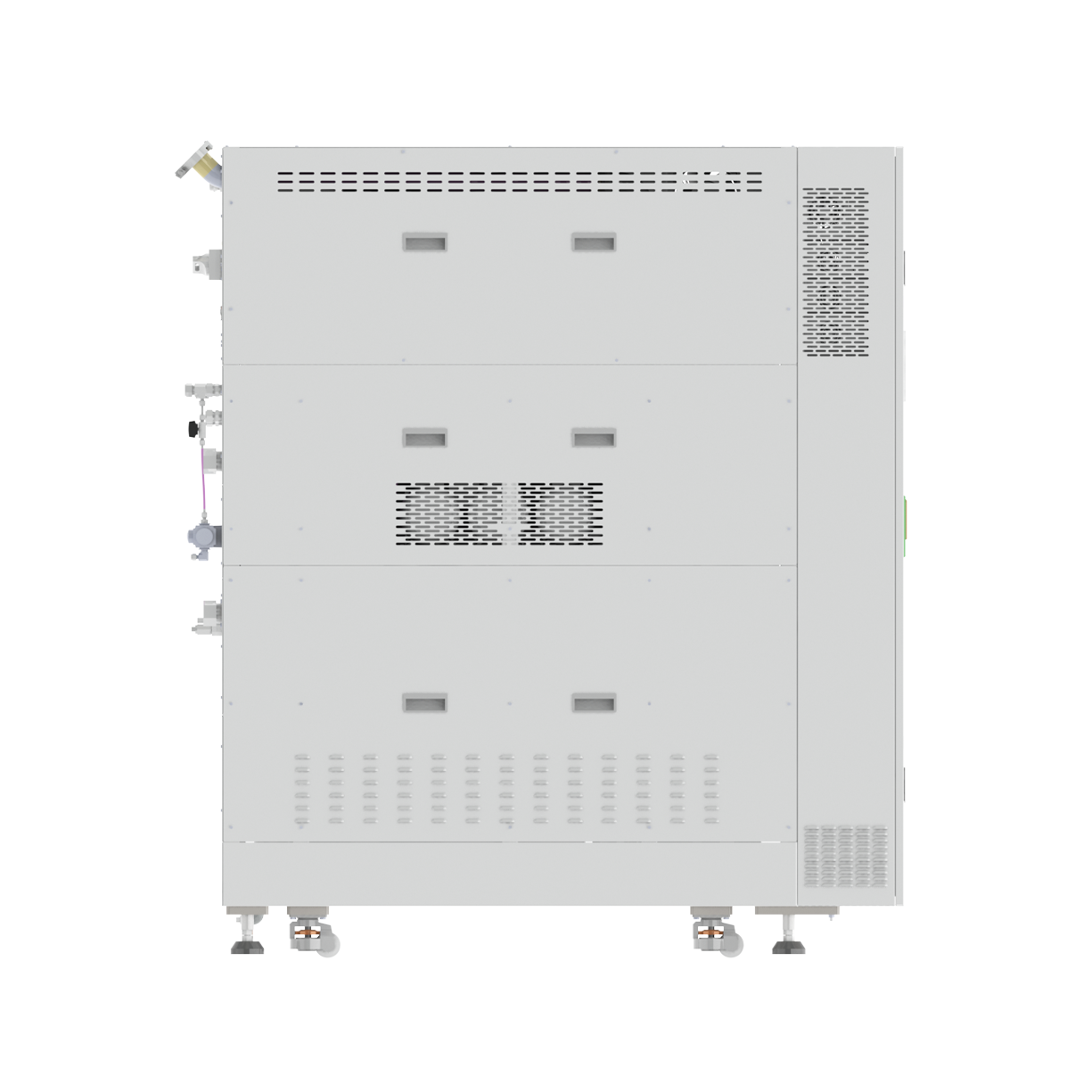

| Modell | US708-W-33F | UD610-W-32F | UT630-W-33F | |||||||
| Hőmérsékleti tartomány | –70 °C-tól 40 °C-ig | –70 °C-tól +30 °C-ig | +30 °C-tól +60 °C-ig | -70~+40 | +30~+70 | +10~+55 | ||||
| Folyadék | Fluorozott folyadék | Novec 7500 | 7200TDS/HT70 | FC3283/HT135 | ||||||
| Tartály | 15+15 literes kettős tartály (üzemelési + utántöltő) | 45L | ||||||||
| Hőmérséklet-pontosság (alapjárati állapotban) | ± 0.1 ℃ | ± 0,2 ℃ | ± 0.1 ℃ | Terhelés nélkül ±0,2 ℃, terhelt állapotban ±1 ℃ | Terhelés nélkül ±0,1 ℃, terhelt állapotban ±1 ℃ | |||||
| Hőmérséklet Vezérlés | PID szabályozás | |||||||||
| Teljesítmény | 6 kW | 6 kW | 6 kW | 6 kW | 18 kW | 6 kW | ||||
| Tanúsítvány | SEMI S2, F47 | |||||||||
| Nitrogén hátratárazás | φ6 (0,2–0,6 MPa) | |||||||||
| Felület | RS485 | RS485 | RS485/EtherCAT | |||||||
| Nominális teljesítmény | 32KW | 30,9 kW | 59 kW | |||||||
| Maximális áram | 48,6 A | 85,7 A | 89,6 A | |||||||
| Zár | 80A | 125A | ||||||||
| Súly | 650 kg | |||||||||
| Méretek (összesen) | 600W*1370D*1820H | 650 szélesség × 1500 mélység × 1900 magasság (mm) | 650 szélesség × 1600 mélység × 2000 magasság | |||||||
| Tápegység | 3Fázisú, 380-400V, 50Hz | 208–220 V AC, háromfázisú, 50 Hz / 60 Hz | 380 V AC, háromfázisú, 50 Hz | |||||||
08 Miért érdemes a LIAT-et választani
 |
 |
 |
 |
 |
 |
09Gyakran Ismételt Kérdések
Mi az ultraalacsony hőmérsékletű hűtőberendezés?
Az ultraalacsony hőmérsékletű hűtőberendezés egy olyan hűtőrendszer, amely ipari és laboratóriumi alkalmazásokhoz biztosít stabil hűtést -40 °C és -80 °C között.
Mely iparágakban használják az ultraalacsony hőmérsékletű hűtőberendezéseket?
Félvezető-gyártás, gyógyszeripar, laboratóriumok, űrkutatás, orvosi berendezések, akkumulátor-tesztek és tudományos kutatások.
Mi az a kaskád-hűtés?
A kaszkád hűtés két különböző hőmérsékleti szinten működő hűtési rendszert kombinál, hogy stabil ultraalacsony hőmérsékleteket érjen el.
Testreszabható a hőmérséklettartomány?
Igen. A LIAT egyedi ultraalacsony hőmérsékletű megoldásokat kínál az ügyfelek igényei szerint.
Milyen hűtési módszer érhető el?
Léghűtéses és vízhűtéses konfigurációk is elérhetők.
Hogyan kérhetek árajánlatot?
Adja meg a szükséges hűtőteljesítményt, az üzemelési hőmérsékletet, az alkalmazást és a telepítési követelményeket. Mérnökeink 24 órán belül ajánlanak egy legmegfelelőbb modellt.
