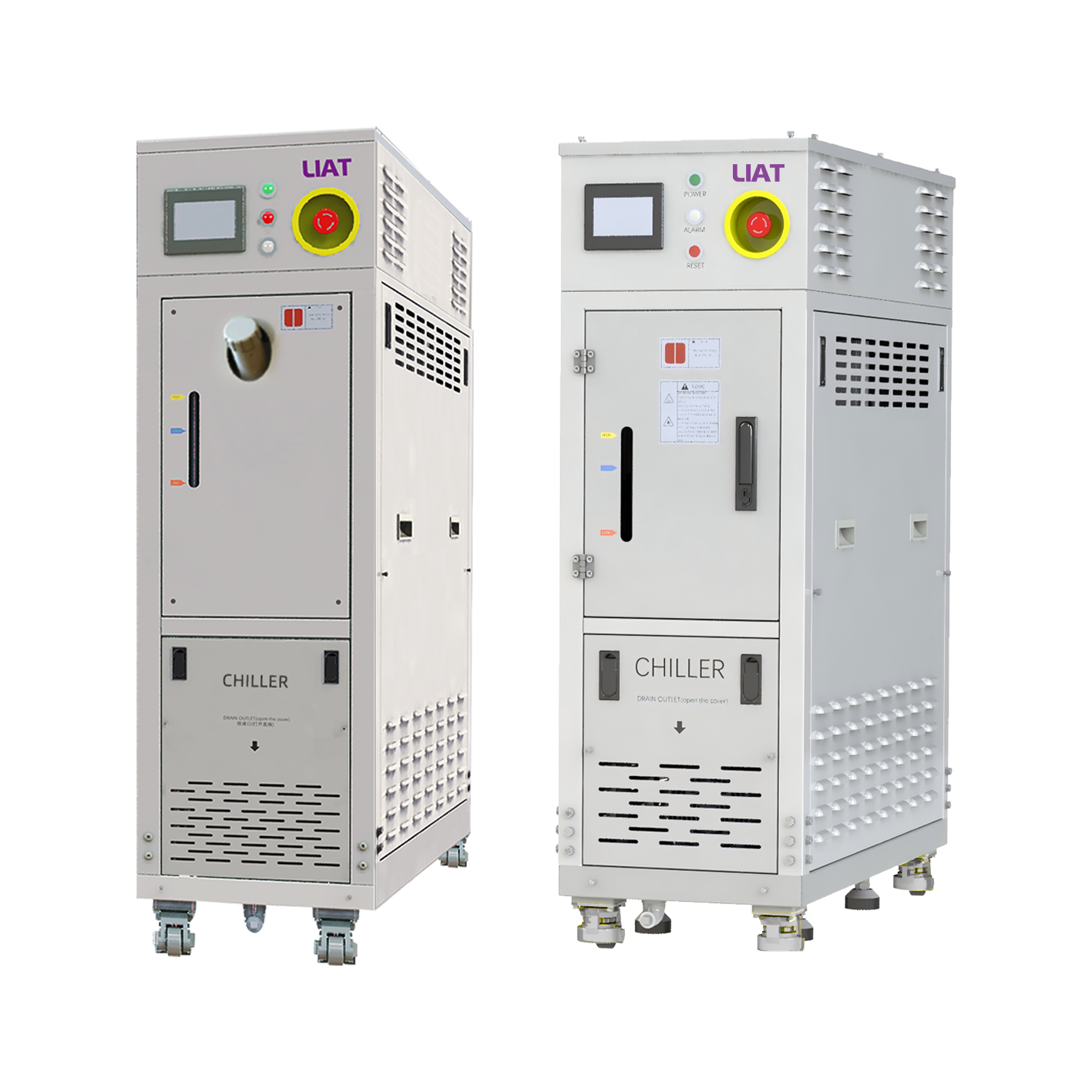

Enkeltkanals kølemaskiner
Temperaturstabilitet : ±0,1 °C
Temperaturinterval :-40 ˚C～+80 ˚C
Kølekapacitet :-40 ℃@6 kW/20 ℃@25 kW
Med inverterbaseret temperaturkontrol , dette system forbedrer energieffektiviteten og reducerer strømforbruget. Leverer ±0,1 ℃ stabilitet til præcisionskritiske applikationer, herunder:
Halvlederætsværktøjer og CMP (kemisk mekanisk polering)
Laboratorieinstrumenter og højpræcisions testudstyr
Estetiske medicinsk udstyr og faststoflasere
Formtemperaturkontrolsystemer
- Oversigt
- Anbefalede produkter
- 15+ års erfaring inden for industrielt termisk styring
- Strenge fabrikskvalitetskontroller
- Verdensomspændende teknisk support
01Hvorfor vælge LIAT enkeltkanalskjøler
|
Miljøvenlig Højtydende kølesystem designet til at reducere energiforbruget, mens det sikrer stabil kølepræstation. |
Høj præcision Avanceret PID-temperaturstyring leverer nøjagtighed op til ±0,1 °C til krævende industrielle anvendelser. |
Pålidelig drift Industrielt kompressor kombineret med flere beskyttelsessystemer sikrer stabil 24/7-drift. |
KOMPAKT DESIGN Pladsbesparende modulært design gør det nemt at integrere i produktionsudstyr. | Fleksibel tilpasning Understøttelse af tilpasset kølekapacitet, spænding, kommunikationsprotokol, pumpekonfiguration og styresystem. |
Global teknisk support
Professionelt ingeniørteam, der yder teknisk support verden over før og efter salg. |
02 Kraftfuld Ydelse
Højdepunkter |
Højdepunkter |
Ydelseskurver | Centrale fordele |
|
• Selvstændig enkeltkreds-køling • Hurtig kølerespons • Stabil temperaturstyring • Intelligent automatisk justering • Lavstøjsdesign • Høj energieffektivitet • Let vedligeholdelse |
• Miljøvenlig kølemiddel |
 |
|
Strukturdesign |
Strukturdiagram |
Kernekomponenter |
Kølesystem |
Arbejdsprincip |
• Kompakt modulær konstruktion |
|
• Scrollkompressor • Pladevarmeveksler • Elektronisk expansionsventil • Magnetisk drevet pumpe • Præcisions temperatursensor • PLC-styring
|
Det lukkede kølesystem fjerner hurtigt varme fra procesudstyr, mens det opretholder en præcis udløbstemperatur.
|
① Kompressoren komprimerer kølemidlet ② Kondensatoren afgiver varme ③ Udpændingsventilen reducerer trykket ④ Fordampere absorberer varme ⑤ Kølevæsken returnerer til udstyret ⑥ Kontinuerlig cirkulation opretholder en stabil temperatur |
03Ydesbeskrivelse
Det optimerede kølesystem kombinerer højeffektive kompressorer, præcise varmevekslere og intelligente PID-algoritmer for hurtig kølingsrespons med fremragende temperaturstabilitet.
Realtime-overvågning justerer kontinuerligt systemets ydelse i henhold til den termiske belastning og sikrer pålidelig drift samtidig med reduktion af energiforbruget.
04Anvendelsesområder
 Halvlederwafer-fremstilling |
 Laserudstyr |
|
|
|
|
|
|
|
|
Batteri test
Laboratorieinstrumenter
Medicinsk udstyr
Kemisk industri
CNC maskiner
05Tekniske detaljer
Strukturdesign |
Kernekomponenter |
Kølesystem |
• Kompakt modulær konstruktion |
• Scrollkompressor • Pladevarmeveksler • Elektronisk expansionsventil • Magnetisk drevet pumpe • Præcisions temperatursensor • PLC-styring |
Det lukkede kølesystem fjerner hurtigt varme fra procesudstyr, mens det opretholder en præcis udløbstemperatur. |
06Arbejdsprincip
① Kompressoren komprimerer kølemidlet
② Kondensatoren afgiver varme
③ Udpændingsventilen reducerer trykket
④ Fordampere absorberer varme
⑤ Kølevæsken returnerer til udstyret
⑥ Kontinuerlig cirkulation opretholder en stabil temperatur
07Specifikationer
| VS100/407/020 Produktparametre | |||
| Produktmodel | VS010-W-32 | VS020-W-32 | VS407-W-33 |
| Kølemetode | Vandkøling | ||
| Kontroltilstand | PID kontrol | ||
| Temperaturkontrolområde | -20℃~+90℃ | -40℃~+80℃ | |
| Nøjagtighed | ±0.1℃ | ||
| Kylingskapacitet |
-20 ℃@2 kW - 10 ℃ @ 4 kW 20 ℃ @ 10 kW |
-20℃@5 kW -10℃@10 kW 0℃@15 kW 20℃@25 kW 40℃@25 kW |
-40 ℃@6 kW -20℃@12 kW 0℃@25 kW 20℃@25 kW 40℃@25 kW |
| Effekt | 3 kW | ||
| Tank | 20L | 25L | |
| Gennemstrømningshastighad for væske | 20 L/min (0,7 MPa) | 20L/min (0,7 MPa) | |
| PCW-trafik | 15 L/min @ 15~25 ℃ | 30L/min@15~25℃ | 50 L/min@15~25℃ |
| Typer af cirkulerende væske | Blanding af ethylenglykol, rent vand, fluorineret væske | Rent vand, Blandning af ethylenglykol, Rent vand, Fluorineret opløsning | Blandning af ethylenglykol, fluorineret væske |
| Kuldemedium | R410a | / | / |
| Cirkulerende væskegrænseflade | Rc3/4“ | ||
| PCW-grænseflade | RC1/2” | Rc3/4" | Rc1-1/4" |
| Eksterne dimensioner (mm) | 380B*900D*1250H | 420W*900D*1250H | 500W*1150D*1500H |
| Indgangsforsyning | 3Ph,208-220V,50Hz | 3Ph,208-220V,50Hz | 3Ph,380-400V,50Hz |
| Maskinkraft | 7.7kw | 9.7KW | 14KW |
| netto vægt | 200KG | 210 kg | 360kg |
| Designstandarder | Semi | ||
08 Hvorfor vælge LIAT
 |
 |
 |
 |
 |
 |
09Ofte stillede spørgsmål
Hvad er et enkeltkanals køleanlæg?
En enkeltkanals køler giver præcis temperaturregulering for én uafhængig kølingssløjfe og sikrer stabil drift af industriel udstyr.
Hvilke industrier er velegnede?
Halvledere, laserbehandling, laboratorieudstyr, medicinsk udstyr, CNC, automatisering, batteritestning og præcisionsfremstilling.
Hvilket temperaturområde kan LIAT levere?
Standardmodeller understøtter -40 °C til +100 °C, med tilpassede løsninger tilgængelige.
Kan kølekapaciteten tilpasses?
Ja. Kølekapacitet, spænding, pumpe, kommunikationsprotokol og kølesystem kan alle tilpasses.
Hvilket styresystem er tilgængeligt?
PLC-touchscreen med valgfri RS485-, Modbus-, Ethernet- og andre industrielle kommunikationsprotokoller.
Hvordan kan jeg få et tilbud?
Send blot din ønskede kølekapacitet, driftstemperatur og anvendelsesdetaljer. Vores ingeniører vil anbefale den bedste løsning inden for 24 timer.
