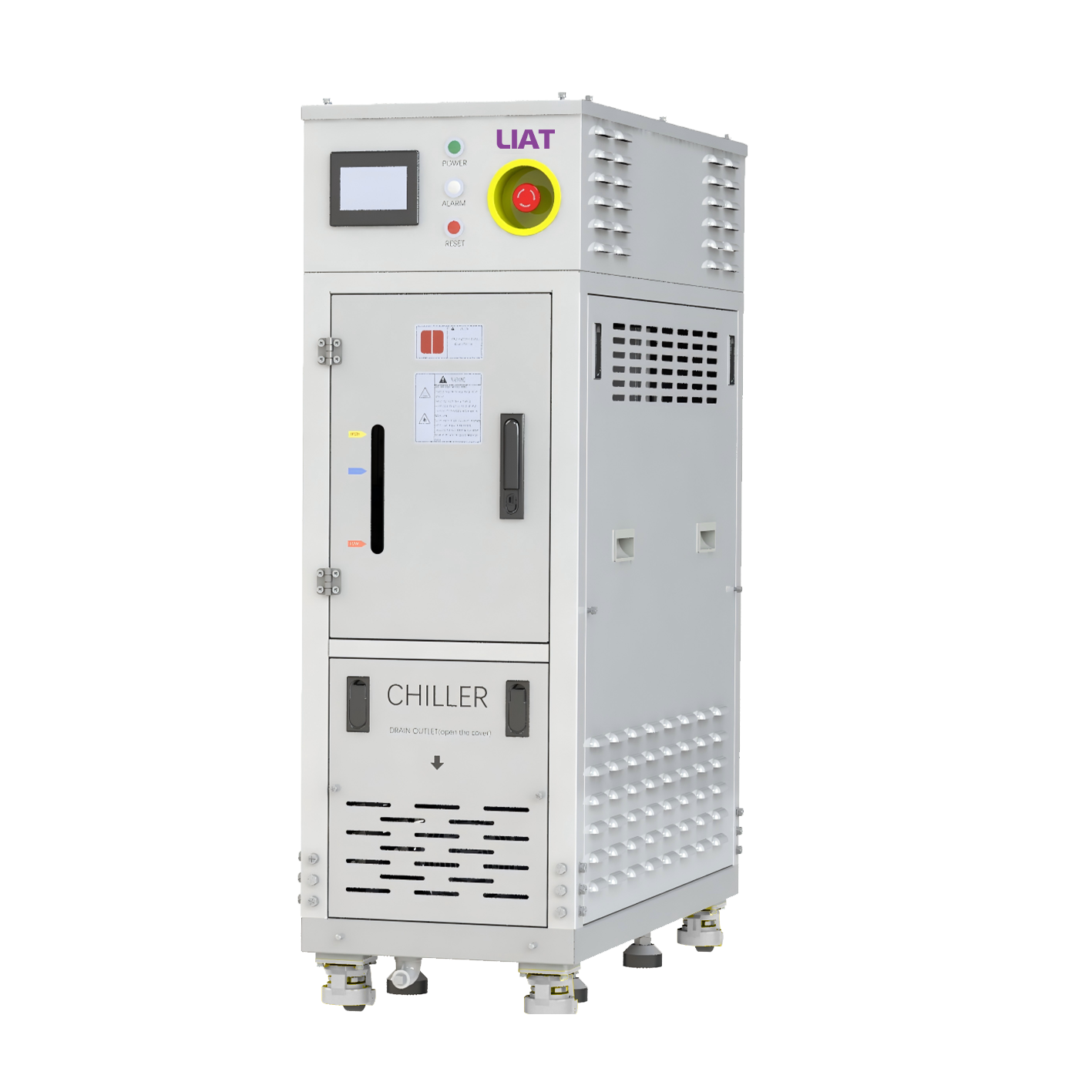

सिंगल चैनल चिलर
तापमान स्थिरता : ±0.1℃
तापमान सीमा :-40˚C～+80˚C
कूलिंग क्षमता :-40℃@6 KW/20℃@25 KW
प्रदर्शन इन्वर्टर आधारित तापमान नियंत्रण यह प्रणाली ऊर्जा दक्षता में सुधार करती है जबकि बिजली की खपत कम करती है। प्रदान करता है ±0.1℃ स्थिरता सटीकता-महत्वपूर्ण अनुप्रयोगों के लिए जिनमें शामिल हैं:
अर्धचालक एचिंग उपकरण और सीएमपी (केमिकल मैकेनिकल पॉलिशिंग)
प्रयोगशाला उपकरण और उच्च-सटीकता वाले परीक्षण उपकरण
आकर्षक चिकित्सा उपकरण और सॉलिड-स्टेट लेज़र
साँचे तापमान नियंत्रण प्रणाली
- अवलोकन
- अनुशंसित उत्पाद
- उद्योगिक थर्मल प्रबंधन में 15+ वर्षों का अनुभव
- कड़ी फैक्ट्री गुणवत्ता निरीक्षण
- विश्व स्तरीय तकनीकी सहायता
01LIAT सिंगल चैनल चिलर क्यों चुनें
|
पारिस्थितिकी के अनुकूल ऊर्जा खपत को कम करने के लिए डिज़ाइन किया गया उच्च-दक्षता शीतन प्रणाली, जो स्थिर शीतन प्रदर्शन को बनाए रखती है। |
उच्च सटीकता उन्नत PID तापमान नियंत्रण डिमांडिंग औद्योगिक अनुप्रयोगों के लिए ±0.1°C तक की सटीकता प्रदान करता है। |
विश्वसनीय संचालन औद्योगिक-श्रेणी का कंप्रेसर तथा कई सुरक्षा प्रणालियों के संयोजन से 24/7 स्थिर संचालन सुनिश्चित होता है। |
संक्षिप्त डिज़ाइन स्थान-बचत वाली मॉड्यूलर डिज़ाइन उत्पादन उपकरणों में आसान एकीकरण की अनुमति देती है। | लचीला अनुकूलन अनुकूलित शीतन क्षमता, वोल्टेज, संचार प्रोटोकॉल, पंप विन्यास और नियंत्रण प्रणाली का समर्थन। |
वैश्विक तकनीकी सहायता
विश्व स्तरीय तकनीकी सहायता प्रदान करने वाली पेशेवर इंजीनियरिंग टीम, जो बिक्री से पहले और बाद में सहायता प्रदान करती है। |
02 शक्तिशाली प्रदर्शन
प्रदर्शन के प्रमुख बिंदु |
प्रदर्शन के प्रमुख बिंदु |
प्रदर्शन वक्र | मुख्य फायदे |
|
• स्वतंत्र सिंगल शीतन सर्किट • त्वरित शीतलन प्रतिक्रिया • स्थिर तापमान नियंत्रण • बुद्धिमान स्वचालित समायोजन • कम शोर डिज़ाइन • उच्च ऊर्जा दक्षता • सरल रखरखाव |
• पर्यावरण के अनुकूल रेफ्रिजरेंट |
 |
|
संरचना डिज़ाइन |
संरचना रेखाचित्र |
मुख्य घटक |
रेफ्रिजरेशन प्रणाली |
कार्य करने का सिद्धांत |
• संक्षिप्त मॉड्यूलर संरचना |
|
• स्क्रॉल कंप्रेसर • प्लेट हीट एक्सचेंजर • इलेक्ट्रॉनिक एक्सपैंशन वाल्व • चुंबकीय ड्राइव पंप • सटीक तापमान सेंसर • पीएलसी नियंत्रक
|
बंद-लूप शीतलन प्रणाली प्रक्रिया उपकरण से ऊष्मा को त्वरित रूप से निकालती है जबकि निकास तापमान को सटीक रूप से बनाए रखती है।
|
① कंप्रेसर रेफ्रिजरेंट को संपीड़ित करता है ② कंडेनसर ऊष्मा को छोड़ता है ③ एक्सपैंशन वाल्व दबाव को कम करता है ④ वाष्पीकरणकर्ता ऊष्मा को अवशोषित करता है ⑤ शीतलन द्रव उपकरण में वापस लौटता है ⑥ निरंतर संचरण स्थिर तापमान बनाए रखता है |
03प्रदर्शन विवरण
अनुकूलित शीतन प्रणाली उच्च-दक्षता के संपीड़कों, सटीक ऊष्मा विनिमयकर्ताओं और बुद्धिमान PID एल्गोरिदम को एकीकृत करती है, जो असाधारण तापमान स्थिरता के साथ त्वरित शीतन प्रतिक्रिया प्रदान करती है।
वास्तविक समय निगरानी तापीय भार के अनुसार प्रणाली के प्रदर्शन को निरंतर समायोजित करती रहती है, जिससे विश्वसनीय संचालन सुनिश्चित होता है और ऊर्जा खपत कम होती है।
04अनुप्रयोग
 अर्धचालक वेफर विनिर्माण |
 लेजर उपकरण |
|
|
|
|
|
|
|
|
बैटरी परीक्षण
प्रयोगशाला यंत्र
चिकित्सा उपकरण
रासायनिक उद्योग
सीएनसी मशीनरी
05तकनीकी विवरण
संरचना डिज़ाइन |
मुख्य घटक |
रेफ्रिजरेशन प्रणाली |
• संक्षिप्त मॉड्यूलर संरचना |
• स्क्रॉल कंप्रेसर • प्लेट हीट एक्सचेंजर • इलेक्ट्रॉनिक एक्सपैंशन वाल्व • चुंबकीय ड्राइव पंप • सटीक तापमान सेंसर • पीएलसी नियंत्रक |
बंद-लूप शीतलन प्रणाली प्रक्रिया उपकरण से ऊष्मा को त्वरित रूप से निकालती है जबकि निकास तापमान को सटीक रूप से बनाए रखती है। |
06कार्य करने का सिद्धांत
① कंप्रेसर रेफ्रिजरेंट को संपीड़ित करता है
② कंडेनसर ऊष्मा को छोड़ता है
③ एक्सपैंशन वाल्व दबाव को कम करता है
④ वाष्पीकरणकर्ता ऊष्मा को अवशोषित करता है
⑤ शीतलन द्रव उपकरण में वापस लौटता है
⑥ निरंतर संचरण स्थिर तापमान बनाए रखता है
07विशिष्टताएँ
| VS100/407/020 उत्पाद पैरामीटर | |||
| उत्पाद मॉडल | VS010-W-32 | VS020-W-32 | VS407-W-33 |
| कूलिंग विधि | पानी से ठंडा | ||
| नियंत्रण मोड | पीआईडी नियंत्रण | ||
| तापमान नियंत्रण रेंज | -20℃~+90℃ | -40℃~+80℃ | |
| शुद्धता | ±0.1℃ | ||
| शीतलन क्षमता |
-20℃@2 KW - 10℃@4 किलोवाट 20℃@10 किलोवाट |
-20℃@5 KW -10℃@10 KW 0℃@15 KW 20℃@25 KW 40℃@25 KW |
-40℃@6 किलोवाट -20℃@12 KW 0℃@25 KW 20℃@25 KW 40℃ @25 KW |
| शक्ति | 3किलोवाट | ||
| टैंक | 20एल | 25L | |
| परिसंचरण तरल प्रवाह दर | 20 लीटर/मिनट (0.7 मेगापास्कल) | 20लीटर/मिनट (0.7मेगापास्कल) | |
| PCW ट्रैफ़िक | 15L/मिनट @ 15~25℃ | 30लीटर/मिनट @15~25℃ | 50 लीटर/मिनट @15~25℃ |
| परिसंचरण तरल के प्रकार | एथिलीन ग्लाइकॉल मिश्रण, शुद्ध जल, फ्लोरिनयुक्त तरल | शुद्ध जल, एथिलीन ग्लाइकॉल मिश्रण, शुद्ध जल, फ्लोराइनयुक्त घोल | एथिलीन ग्लाइकॉल मिश्रण, फ्लोरिनयुक्त तरल |
| रेफ्रिजरेंट | आर ४१० ए | / | / |
| संचारित तरल इंटरफ़ेस | Rc3/4“ | ||
| PCW इंटरफ़ेस | Rc1/2” | Rc3/4" | Rc1-1/4" |
| बाहरी आयाम (मिमी) | 380W*900D*1250H | 420W*900D*1250H | 500W*1150D*1500H |
| इनपुट पावर सप्लाई | 3Ph,208-220V,50Hz | 3Ph,208-220V,50Hz | 3Ph,380-400V,50Hz |
| मशीन पावर | 7.7kw | 9.7KW | 14 किलोवाट |
| शुद्ध वजन | 200 किलोग्राम | 210KG | 360किलोग्राम |
| डिजाइन मानक | अर्ध | ||
08 LIAT क्यों चुनें
 |
 |
 |
 |
 |
 |
09अक्सर पूछे जाने वाले प्रश्न
एकल चैनल चिलर क्या है?
एकल चैनल चिलर एक स्वतंत्र शीतलन लूप के लिए सटीक तापमान नियंत्रण प्रदान करता है, जिससे औद्योगिक उपकरणों का स्थिर संचालन सुनिश्चित होता है।
कौन से उद्योग इसके लिए उपयुक्त हैं?
अर्धचालक, लेज़र प्रसंस्करण, प्रयोगशाला, चिकित्सा उपकरण, सीएनसी, स्वचालन, बैटरी परीक्षण और सटीक विनिर्माण।
LIAT कितनी तापमान सीमा प्रदान कर सकता है?
मानक मॉडल -40°C से +100°C तक समर्थन करते हैं, जबकि अनुकूलित समाधान भी उपलब्ध हैं।
क्या शीतन क्षमता को अनुकूलित किया जा सकता है?
हाँ। शीतन क्षमता, वोल्टेज, पंप, संचार प्रोटोकॉल और शीतलन प्रणाली सभी को अनुकूलित किया जा सकता है।
कौन सा नियंत्रण प्रणाली उपलब्ध है?
पीएलसी टच स्क्रीन, जिसमें वैकल्पिक आरएस485, मॉडबस, इथरनेट और अन्य औद्योगिक संचार प्रोटोकॉल शामिल हैं।
मुझे एक बोली कैसे प्राप्त कर सकता हूं?
कृपया अपनी शीतन क्षमता, संचालन तापमान और अनुप्रयोग के विवरण भेज दें। हमारे इंजीनियर 24 घंटों के भीतर सर्वोत्तम समाधान की सिफारिश करेंगे।
