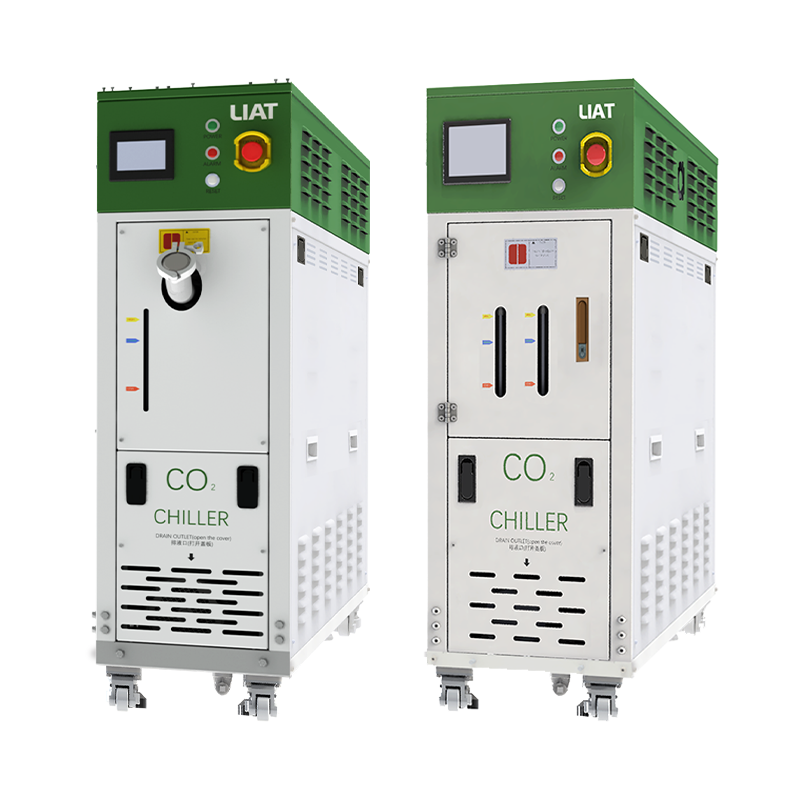

Refroidisseurs au CO2
Stabilité à température : ±0,1℃
Plage de température : -20˚C～+80˚C
Capacité de refroidissement : -20℃@2 KW/20℃@10 KW
Fournir un contrôle thermique précis grâce à des refroidisseurs compacts à compresseur pour :
Fabrication et test des plaquettes de semi-conducteurs
Validation des batteries/moteurs électriques des nouveaux véhicules électriques
Refroidissement d'équipements précis
Applications spécifiques de refroidissement par air
- Aperçu
- Produits recommandés
- plus de 15 ans d’expérience dans la gestion thermique industrielle
- Inspection stricte de la qualité en usine
- Assistance technique mondiale
01Pourquoi choisir le refroidisseur CO₂ LIAT
|
Éco-sans danger Réfrigérant naturel CO₂ Faible PRP, zéro PDC |
Haute Précision stabilité de température de ±0,1 ℃ pour des performances fiables |
Sûr et fiable Conception haute pression avec plusieurs protections de sécurité |
Conception Compacte Encombrement réduit, installation facile et gain d’espace | Personnalisable Large gamme de modèles et solutions OEM/ODM |
Soutien mondial
assistance technique 24h/24 et 7j/7, réponse rapide du service |
02 Performance puissante
Points forts de la performance |
Points forts de la performance |
Courbes de performance | Les principaux avantages |
|
• Réfrigération écologique • Précision ultra-élevée de la température • Haute efficacité énergétique • Compatibilité avec les salles propres de classe 100 • Fonctionnement continu stable • Surveillance à distance intelligente • Design industriel compact • Entretien facile |
• Réfrigération écologique |
|
|
Conception structurelle |
Dimensions (Unité : mm) |
Composants principaux |
Système de réfrigération |
Principe de fonctionnement |
||||||||||||
• Armoire industrielle compacte |
|
|
Le cycle frigorifique transcritique au CO₂ utilise le fluide frigorigène naturel R744 pour assurer un haut rendement de refroidissement tout en minimisant les émissions de gaz à effet de serre et en garantissant la conformité réglementaire à long terme.
|
① Le compresseur comprime le fluide frigorigène CO₂. |
03Description des performances
Le système frigorifique transcritique avancé au CO₂ assure un refroidissement très efficace tout en réduisant considérablement l’impact environnemental.
Associé à une commande PID intelligente, le système assure une stabilité thermique exceptionnelle, permettant des performances constantes dans la fabrication de wafers semi-conducteurs, la recherche en laboratoire et d’autres environnements de fabrication de haute précision.
04Applications
 Fabrication de wafers semi-conducteurs |
 Systèmes de photolithographie |
|
|
|
|
|
|
|
|
Équipements de gravure
Dépôt atomique en couche (ALD)
Test de batterie
Électronique de précision
Équipement de laboratoire
05Détails techniques
Conception structurelle |
Composants principaux |
Système de réfrigération |
|
• Armoire industrielle compacte • Construction compatible avec les salles blanches • Conception modulaire • Entretien aisé • Gestion optimisée du flux d'air |
• Compresseur inverseur hermétique • Condenseur en acier inoxydable • Échangeur de chaleur à plaques en titane • Valve d’expansion électronique • Pompe à entraînement magnétique • Contrôleur intelligent à automate programmable (PLC) |
Le cycle frigorifique transcritique au CO₂ utilise le fluide frigorigène naturel R744 pour assurer un haut rendement de refroidissement tout en minimisant les émissions de gaz à effet de serre et en garantissant la conformité réglementaire à long terme. |
06Principe de fonctionnement
① Le compresseur comprime le fluide frigorigène CO₂.
② La chaleur est évacuée par le refroidisseur à gaz.
③ La vanne d’expansion régule avec précision le débit du fluide frigorigène.
④ L’évaporateur absorbe la chaleur du procédé.
⑤ Une commande PID intelligente maintient en continu des températures de procédé stables.
07Spécifications
| Modèle | GVS010-W-32F | GVD010-W-32F | |||
| Canaux | 1 | 2 | |||
| Plage de température | -20 ℃ à +90 ℃ | -20 ℃ à +90 ℃ | -20 ℃ à +90 ℃ | ||
| Douce | Fluide fluoré | ||||
| Volume du réservoir | 20 L | 20 L | 20 L | ||
| Stabilité thermique (à l'arrêt) | ± 0,1 ℃ | ||||
| Contrôle de Température | Contrôle PID | ||||
| Compresseur | Type | Compresseur à variateur | |||
| Puissance | 3 KW | 3 KW | 3 KW | ||
| Réfrigérant | CO₂ (R744) | ||||
| Échangeur de chaleur |
Réfrigération Capacité |
4 kW à -10 °C / 10 kW à +20 °C | 4 kW à -10 °C | 10 kW à +20 °C (par canal) | |
|
PCW Exigence |
15 L/min à 15–25 ℃ et 0,3–0,4 MPa | 15 L/min à 15–25 °C et 0,3–0,4 MPa (par canal) | |||
| Type | Échangeur de chaleur à plaque | Échangeur de chaleur à plaque | |||
| Puissance du chauffage | 3KW | 3 KW | 3 KW | ||
| Pompe | Type | Pompe à entraînement magnétique (onduleur) | Pompe à entraînement magnétique (onduleur) | ||
| Puissance | 1.5 Kw | 1.5 Kw | 1.5 Kw | ||
| Capacité | 20 L/min à 0,7 MPa | 20 L/min à 0,7 MPa (par canal) | |||
| Certification | SEMI S2, S8, CE | SEMI S2, S8, CE | |||
| Communication | RS485/EtherCAT | ||||
| Puissance nominale | 7.7kw | 15,4 kW | |||
| Courant nominal | 20,2 A | 40,4 A | |||
| Courant de fonctionnement | 11,7 A *Mesuré à une température de fluide de +20 °C, puissance du chauffage ~ 15 % | 23,6 A *Mesuré à une température de fluide de +20 °C, puissance du chauffage ~ 15 % | |||
| Débrancheur | 32A | 63A | |||
| Dimensions | 380 W × 900 D × 1250 H (mm) | 600 W × 900 D × 1300 H (mm) | |||
| Alimentation électrique | triphasé, 208–220 V, 50/60 Hz | ||||
08 Pourquoi choisir LIAT
 |
 |
 |
 |
 |
 |
09Questions fréquemment posées
Qu’est-ce qu’un refroidisseur CO ₂ ?
Un co ₂ Un refroidisseur est un système de réfrigération utilisant le fluide frigorigène naturel R744 (CO ₂ ) pour fournir un refroidissement industriel écologique, économe en énergie et à haute précision.
Pourquoi choisir le fluide frigorigène CO₂ ?
Le CO₂ présente un PRG de seulement 1, un potentiel d’appauvrissement de la couche d’ozone (PAO) nul, d’excellentes performances de transfert thermique et est conforme aux réglementations environnementales mondiales de plus en plus strictes.
Dans quels secteurs utilise-t-on les refroidisseurs au CO₂ ?
Fabrication de semi-conducteurs, essais de batteries, laboratoires, équipements médicaux, électronique de précision, fabrication optique et recherche scientifique.
LIAT peut-il personnaliser le système ?
Oui. La puissance frigorifique, la température de fonctionnement, le contrôleur, le protocole de communication, le circuit frigorifique et la structure mécanique peuvent tous être personnalisés.
Le système convient-il aux applications en salle blanche ?
Oui. La conception entièrement étanche du système frigorifique répond aux exigences des environnements sensibles à la contamination, tels que les salles propres pour la fabrication de semi-conducteurs.
Comment puis-je demander un devis ?
Fournissez-nous votre puissance frigorifique requise, votre température de fonctionnement, les détails de l’application et les conditions d’installation. Nos ingénieurs vous recommanderont la solution la plus adaptée dans les 24 heures.
